環(huán)氧樹脂灌漿料

Egm-100環(huán)氧樹脂灌漿料包括A（樹脂）、B（硬化劑）、C（填料）三組分，該產(chǎn)品采用優(yōu)質(zhì)樹脂與精制填料，100%固含量，不含對人體有害的溶劑等揮發(fā)性物質(zhì)。常溫下將每組材料中所含的三組分完全混合后即可使用，無需另外添加成分。

一、產(chǎn)品特點(diǎn)

? 1、高強(qiáng)、早強(qiáng)：可提供大大優(yōu)于水泥基材料的抗壓、粘結(jié)等力學(xué)性能，更高的早期強(qiáng)度。

? 2、低放熱峰值：可提供長達(dá)120分鐘（25℃）的操作時(shí)間,適合大體積灌漿使用.3、無收縮：確保灌漿層***終成型后與承載面完全接觸，保證設(shè)備安裝的高精確度。

? 4、卓越的抗蠕變性能：環(huán)氧灌漿料可長期在-50℃至+80℃凍融交替、振動受壓的惡劣物理工況下長期使用而無塑性變形，保證設(shè)備定位長期準(zhǔn)確。

? 5、卓越的韌性：環(huán)氧灌漿料可以化解由動設(shè)備傳遞來的任何可能使水泥基灌漿層爆裂的動荷載。

? 6、耐腐蝕性：可以承受酸、堿、鹽、油脂等化學(xué)品長期接觸腐蝕。

二、應(yīng)用范圍

1、壓縮機(jī)、泵、沖壓機(jī)、粉碎機(jī)、球磨機(jī)等高震動性設(shè)備的二次灌漿安裝。

2、易受化學(xué)侵蝕的設(shè)備基礎(chǔ)區(qū)域灌漿。

3、軌道基礎(chǔ)、橋梁支撐座等受強(qiáng)壓力區(qū)域灌漿。

4、錨栓、鋼筋種植及建筑結(jié)構(gòu)混凝土補(bǔ)強(qiáng)加固。

5、混凝土、石頭、鋼、木板等面作為自流平砂漿使用。

6、鐵、鐵系桿、拉桿的鋼性連接。

	三、性能指標(biāo)
產(chǎn)品物理性能指標(biāo)范圍（A+B）：C≈1:4(符合ASTM標(biāo)準(zhǔn))
物理性能		標(biāo)準(zhǔn)	1天	3天	7天	***終
抗壓強(qiáng)度		GB/T17671-1999	﹥50MPa	﹥65MPa	﹥95MPa	﹥100MPa
抗折強(qiáng)度		GB/T17671-1999	﹥10MPa	﹥15MPa	﹥20MPa	﹥25MPa
抗拔強(qiáng)度		GB/T50081-2002	﹥8MPa	﹥12MPa	﹥15MPa	﹥17MPa
受壓彈膜		GB/T50081-2002	/	/	﹥18000MPa	﹥18500MPa
線性收縮率		HG/T2625-94	/	/	﹤0.012%	﹤0.012%
放熱峰值		HG/T2625-94	﹤42℃
受壓蠕變		GBJ82-85	＜1.0*10-3mm/mm(180天)
熱膨脹系數(shù)		GBJ119-88	﹤40*10-6mm/mm/℃(成型28天,0-60℃范圍測試)

注：

1、預(yù)熱、成型及養(yǎng)護(hù)在23±2℃、相對濕度50±5%實(shí)驗(yàn)條件下進(jìn)行，其它條件按照相應(yīng)標(biāo)準(zhǔn)執(zhí)行。

2、***終數(shù)據(jù)在23±2℃成型及養(yǎng)護(hù)7天后，再在60℃下加速養(yǎng)護(hù)6小時(shí)后測得。

四、施工流程

1、準(zhǔn)備

接觸Egm-100的混凝土表面，須鑿除其表層浮漿并露出堅(jiān)實(shí)基層，保證灌漿面清潔、干燥、無油脂。

混凝土接合面外邊緣磨出25mm厚倒角邊，以增大邊緣處灌漿料與基礎(chǔ)粘合面積；需粘和的金屬表面應(yīng)無銹蝕（達(dá)到SSPC-SP6的光潔度要求）。

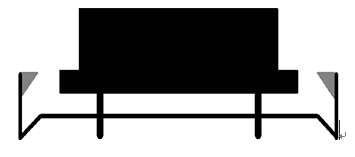

2、制模

模板須堅(jiān)實(shí)、搭接牢固，其內(nèi)側(cè)涂抹油脂、蠟或粘貼PVC膠帶以便于脫模；為便于傾倒及安裝灌漿漏斗，灌漿側(cè)模板與設(shè)備基座間留出至少100mm左右距離，且高出設(shè)備底板100mm以上。在模板內(nèi)側(cè)灌漿水平高度上釘上25mm厚45度斜角木線條，以避免澆筑體邊緣應(yīng)力集中。

3、施工溫度

環(huán)境溫度包括地表及空氣溫度。為獲得***佳的工作狀態(tài)，灌漿前***好將材料在15-25℃環(huán)境下放置24小時(shí)；施工時(shí)及隨后24小時(shí)內(nèi)環(huán)境溫度控制5-32℃，20℃***為適宜。夏季施工避免中午高溫，必要時(shí)應(yīng)搭建遮陽棚；冬季氣溫較低時(shí)，應(yīng)在灌漿區(qū)域搭建暖棚升溫，保證施工環(huán)境溫度大于5℃，施工宜選擇中午。

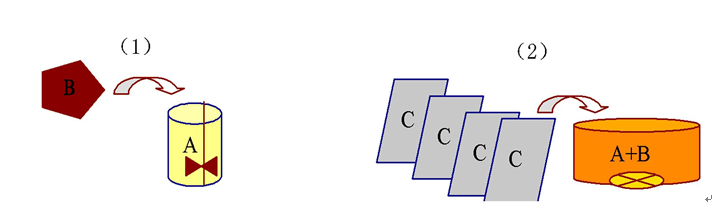

4、混合

1）用手提式攪拌器（200-250rpm）充份混合A（樹脂）、B（硬化劑）約3分鐘;

2）在低速大功率攪拌機(jī)（15-20rpm）中加入C(填料)使與之A、B混合物混合，充分?jǐn)嚢柚凉橇先拷櫦赐瓿?，約需5-10分鐘;

3）在氣溫較低時(shí)為了保證混合物的流淌性，可以適當(dāng)減少C(填料)的用量（***多可減少1/2料）。

5、灌漿

1）灌漿應(yīng)從一側(cè)灌向另一側(cè)；灌漿過程中可擠壓但勿震搗，以避免夾雜空氣滯留其中；灌漿距離大于1.5m時(shí)，應(yīng)使用高位漏斗法灌漿，利用重力壓差原理輔助灌漿。灌漿工作必須連續(xù)盡快完成;

2）單次灌漿厚度控制在25mm至350mm間，灌漿區(qū)域超過1.8m×1.8m時(shí)需于灌漿區(qū)域設(shè)置伸&n, bsp;縮縫預(yù)留條；單次螺栓孔灌漿深度可達(dá)1500mm。

6、檢查密實(shí)

灌漿結(jié)束后，用鐵錘敲擊設(shè)備基板：發(fā)出叮叮聲表明灌漿層密實(shí)，發(fā)出咚咚聲表明灌漿層空鼓。

7、表面收光及拆模

灌漿后及在EGM100初凝前，為達(dá)到美觀效果，可將暴露的表面用灰刀收光；終凝后，即可拆模．灌漿工具在施工結(jié)束后，可用清水或溶劑洗凈。

初凝：18℃時(shí)，3hr; 25℃時(shí)，2hr; 32℃時(shí)，1.5hr

終凝：18℃時(shí)，72hr; 25℃時(shí)，48hr; 32℃時(shí)，36hr

8、施工安全

本品樹脂部分為低毒性配方，但仍有輕微刺激性，使用時(shí)應(yīng)避免吸入大量蒸汽或與皮膚長期接觸；使用時(shí)注意佩帶必要防護(hù)用品并保持環(huán)境通風(fēng)，接觸皮膚后應(yīng)及時(shí)洗凈，如濺入眼內(nèi)應(yīng)立即用大量清水沖洗。

五、儲存包裝

1、環(huán)氧灌漿料在室溫、干燥條件下至少可存放18個(gè)月。

2、按配合比包裝A:B:C=25:10:140

?
